模块化设计让灯箱铝材实现“无限拼接”，本质上是通过标准化的接口系统、精MI的公差控制以及结构力学的合理分配，将灯箱从“定制焊接的固定尺寸产品”转变为“可自由组合的标准工业品”。

以下是模块化设计实现无限拼接的核心技术路径与落地要点：

一、 核心原理：从“刚性整体”到“柔性系统”

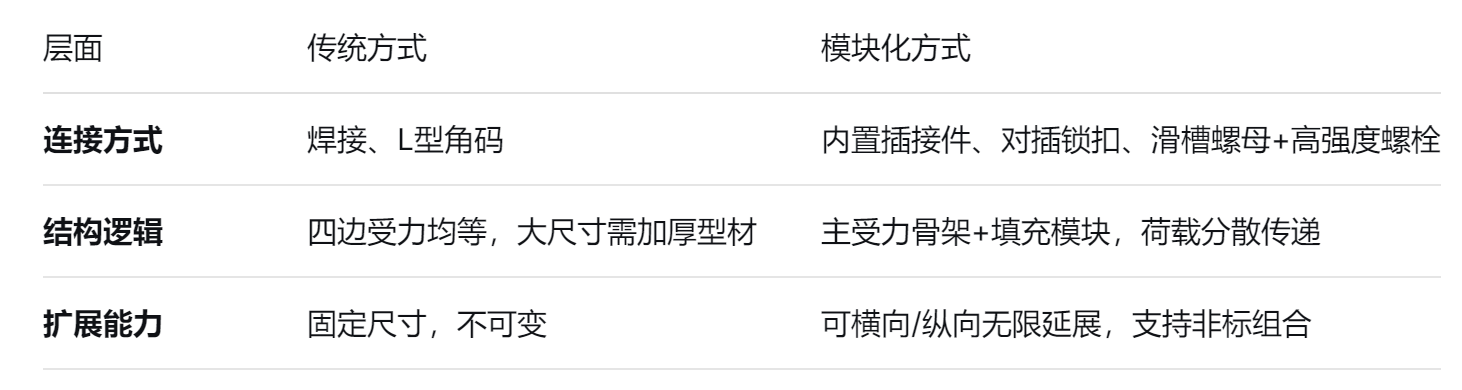

传统灯箱铝材通常采用焊接或角码固定，尺寸受限于型材长度和加工能力。模块化设计通过以下三个层面打破限制：

二、 关键技术要素

1. 标准化截面设计 —— 所有模块共用“接口语言”

模块化铝材的核心在于统一截面轮廓，确保不同功能模块（边框、转角、中柱、连接件）能够互相兼容。

通用滑槽系统：型材四周预留标准T型槽（通常为8mm或10mm槽口），用于安装连接件、挂钩、灯具、面板压条。任何模块只要遵循同一滑槽规格，就能实现互锁。

定位筋与导向结构：型材端面设计有凸起的定位筋和对应的凹槽，拼接时自动对中，无需人工反复调整。

壁厚分级：主受力型材壁厚2.5-3.0mm，辅助连接件1.5-2.0mm，在保证强度的前提下控制成本。

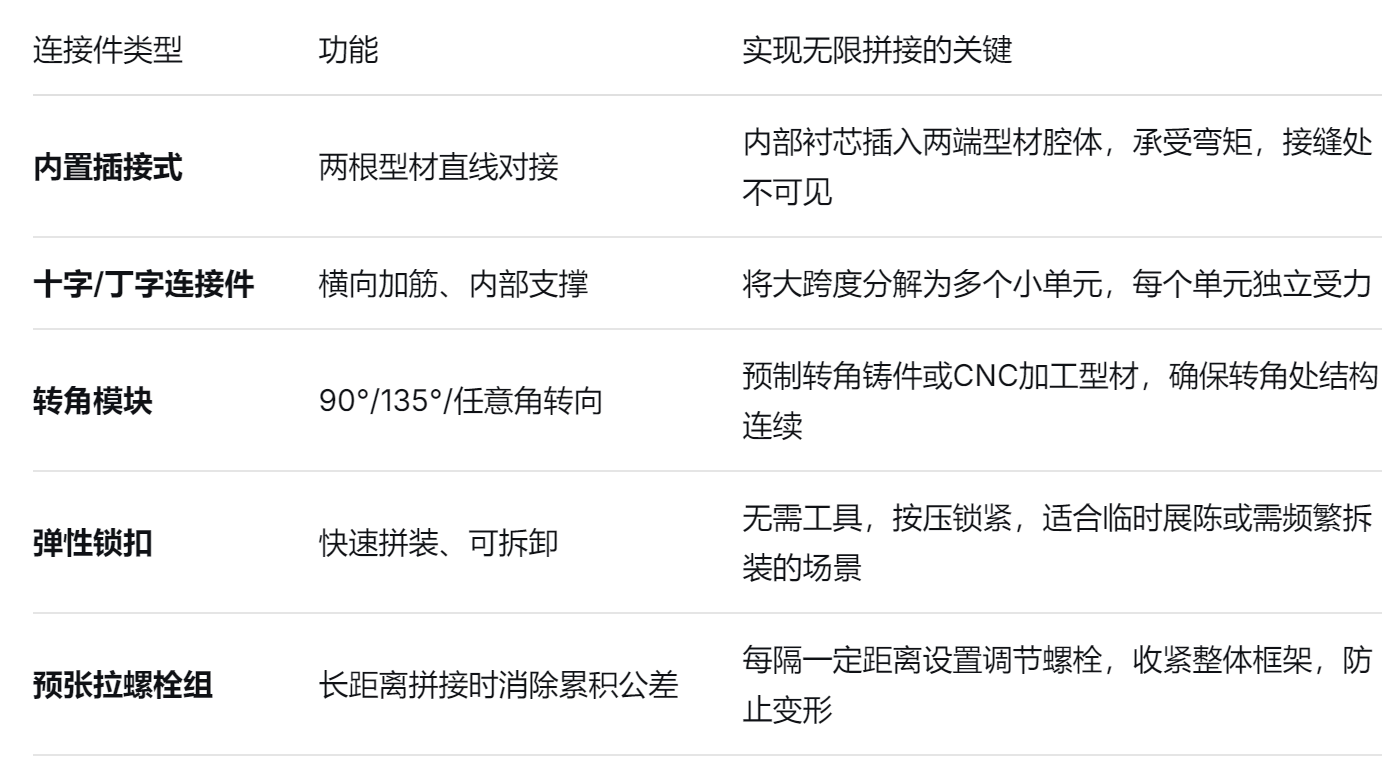

2. 连接件系统 —— 实现“无限延展”的关节

连接件是模块化的灵魂，设计需兼顾强度、便捷性和隐蔽性：

3. 公差控制 —— 拼接平整度的保障

无限拼接很怕“越拼越歪”。模块化设计通过以下手段解决累积误差：

基准定位孔：每根型材在挤出时同步加工定位孔，公差控制在±0.1mm以内。拼接时以定位孔为基准，而非依靠人工测量。

分段补偿设计：每3-5米设置一个调节缝或伸缩接头，吸收热胀冷缩和加工累积误差。调节缝通常隐藏在面板压条下方，不影响外观。

预拱处理：对于大跨度拼接（如6米以上），中间段型材预制微量上拱（0.5-1‰），安装面板后自然压平，避免中部下坠。

三、 实现“无限拼接”的三种模式

模式1：线性延展 —— 横向无限加长

应用：超长灯箱、地铁站台灯箱、商业街连续灯带

做法：标准长度型材（如3米）通过内置连接件首尾对接，每隔6米设置一个钢结构加强柱，灯箱整体悬挂于加强柱上

理论上无限长，实际受限于运输和安装条件，通常分段预制、现场拼接

模式2：网格化拼接 —— 大面积幕墙式灯箱

应用：建筑幕墙照明、大型广告牌、室内发光吊顶

做法：采用十字连接件和四向连接件，将灯箱划分为网格单元（如1.5m×1.5m），每个单元独立制作，现场通过滑槽螺栓组合成整体

优势：单个单元轻便（<30kg），无需大型吊装设备；单元损坏时可单独更换

模式3：可变形态组合 —— 异形与艺术造型

应用：展会展台、艺术装置、异形标识

做法：使用可调角度连接件（0-180°可调）和柔性LED模组，将标准型材拼接成弧面、折线、错落布局等复杂形态

关键：连接件需具备角度锁定功能，结构计算需考虑非对称荷载
